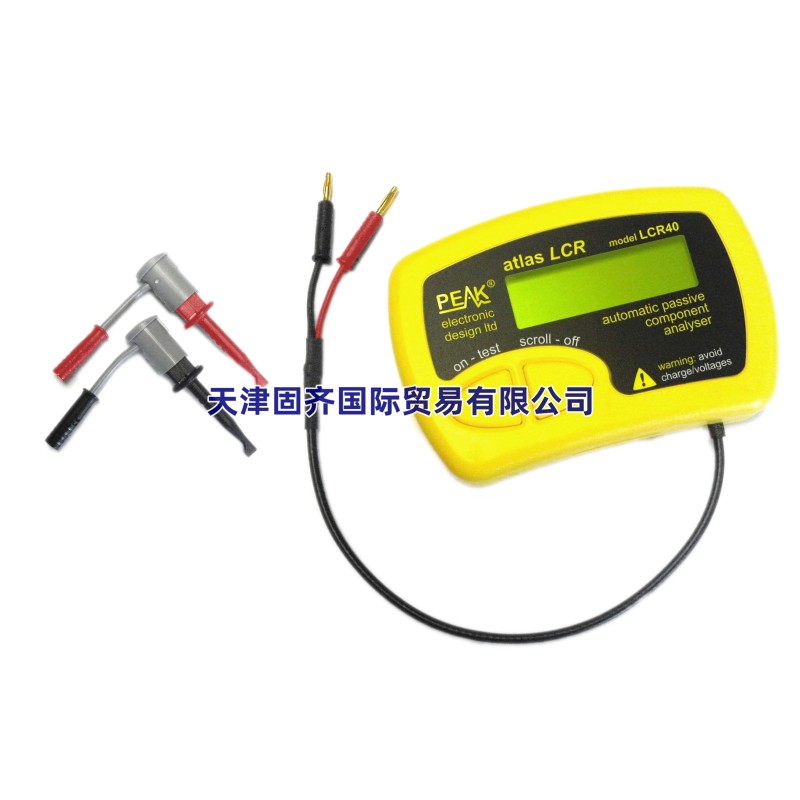

LCR40 Peak 电感器电容器和电阻器LCR表LCR40-Atlas

分析仪类型：LCR
元件类型：电感器、电容器、电阻器。
电感范围：1uH至2H
电容范围：0.5pF至10000uF
电阻范围：1R至2MR
典型精度：±1.5%
测试频率：自动：直流，1kHz，15kHz，200kHz。
最小电感分辨率：0.8uH
最小电容分辨率：0.5pF
最小电阻分辨率：0.6R
测量方案：快照
显示类型：字母数字LCD（非背光）


LCR40-Atlas LCR无源部件分析仪信息：

Atlas LCR40自动识别和分析无源元件（电感器、电容器或电阻器）。它使用自动选择的测试频率（直流、1kHz、15kHz和200kHz）测量其参数。

电感从1uH到2H（最小分辨率为0.8uH），电容从1pF到10000uF（最小分辨率为0.5pF），电阻从1ohm到2Mohm。

包括：

LCR40无源元件分析仪。

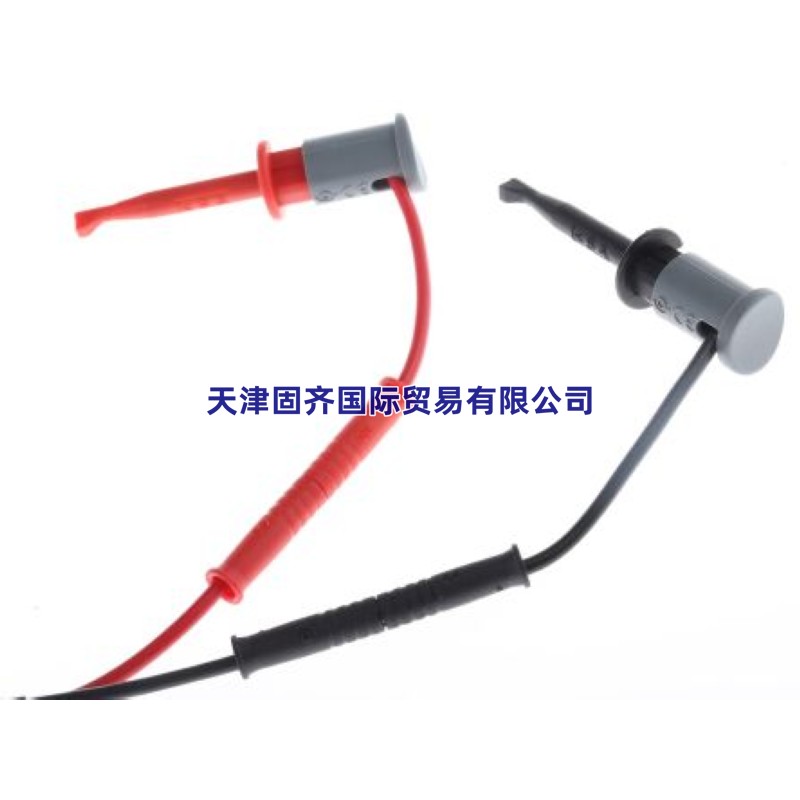

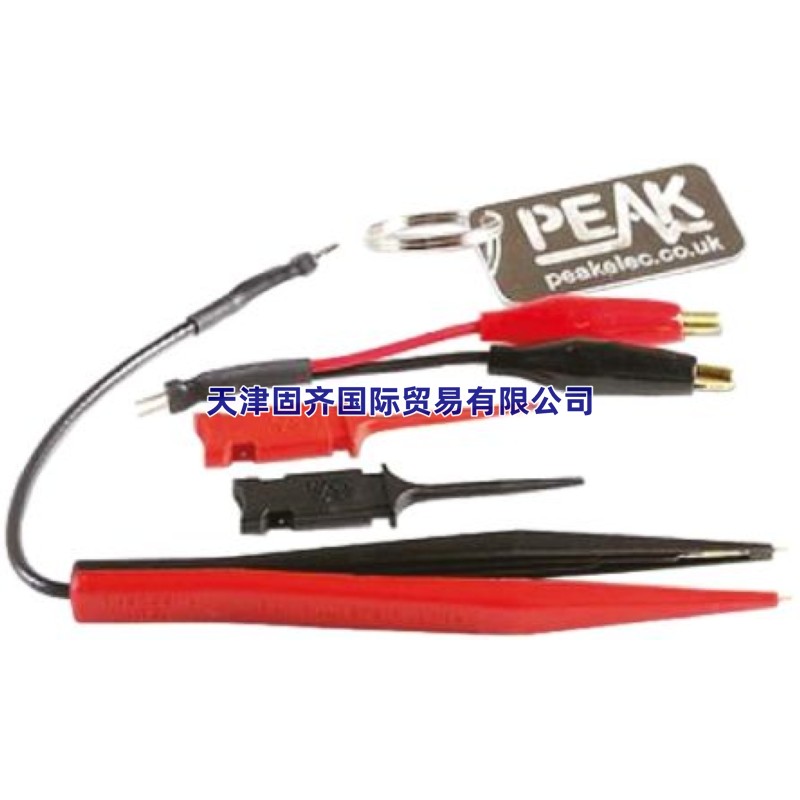

2mm插头和插座以及可拆卸钩形探头。
综合图解用户指南。
GP23碱性电池。

技术规格

电阻：1欧姆至2欧姆，分辨率通常为0.6欧姆，精度通常为±1.0%±1.2欧姆
电感：1uH至2H，分辨率通常为0.8uH，精度通常为±1.5%±1.6uH
电容：0.5pF至10000uF，分辨率通常为0.5pF，精度通常为±1.5%±1.0pF
开路试验电压：±1.05V
短路试验电流：±3.25mA
测试频率：直流、1kHz、14.925kHz和200kHz，±1.5%
正弦纯度：-60dB三次谐波典型值
工作温度范围：15°C至35°C（60°F至95°F）
电池类型：GP23A或V23A或MN21（12V 55mAH型）
电池寿命：通常约1600次操作，每次操作1分钟
显示类型：字母数字LCD（非背光）
显示的精度适用于100uH-100mH、200pF-500nF和10欧姆到1欧姆。

常见问题

Q.探头开路时测得的电容不接近零（±1.6pf）
A.开路电容的微小变化是正常的，执行探针补偿程序。

Q.探针短路时测得的电阻和/或电感不接近零（±1.2欧姆，±1.6uH）
A.短路电阻和电感的微小变化正常，执行探针补偿程序。

测量值似乎不正确。

A.在整个分析过程中，确保探针与被测部件连接良好。
A.确保没有任何其他部件与被测部件连接。确保您没有接触到连接。
A.组件值可能超出支持的测量范围。
A.部件的设计频率可能与Atlas LCR使用的测试频率不一致。

Q.测试之间的测量值略有不同。
A.显示的分辨率比内部测量分辨率更精细，以避免舍入误差。引用的测量分辨率内的微小变化是正常的。

Q.显示屏显示xx/xxxx的“校准到期”日期。
A.“校准到期日”纯粹是一项建议。在那之后没有什么坏事发生。新的LCR仪器显示的日期约为未来12-18个月。这类仪器普遍接受的重新校准间隔为12个月。LCR40/45只能在Peak（使用非常全面的24站钻机）进行重新校准，校准到期日设置为12个月。不强制进行重新校准。

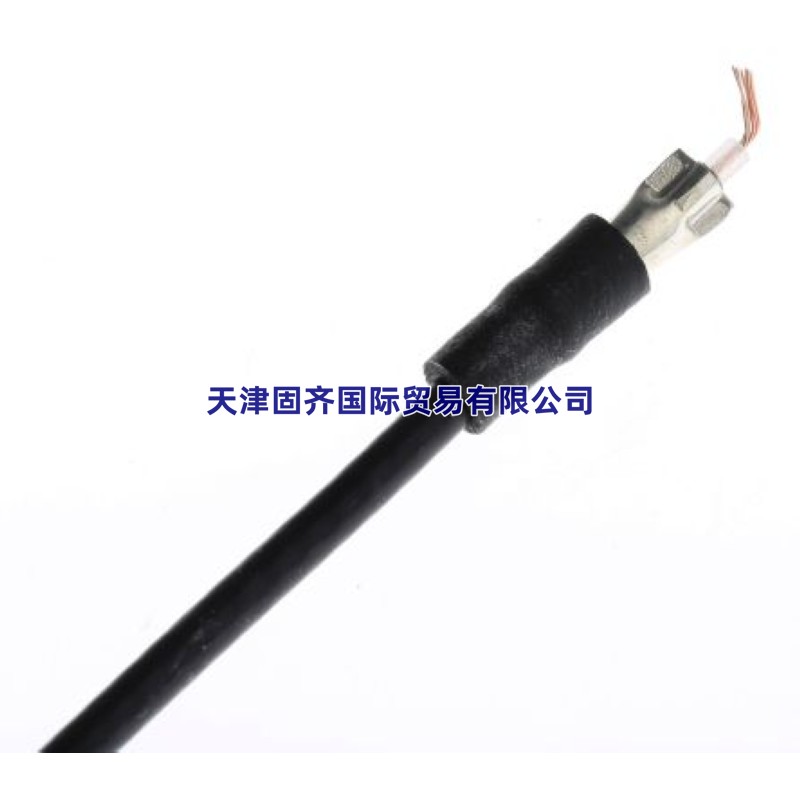

问题：探头已分离。

A.老式探头使用方针连接器简单地安装在测试引线上，以便安装各种附件。只需将它们推回到一起。新探头类型与2mm插头和插座一起安装。

当测试某些元件时，显示器显示“低电阻和低电感”，为什么不测量它们？

A.它将测量它们。当Atlas LCR测量一个低电阻和低电感组件，并且无法确定它是电感还是电阻（因为它们在低值时可能具有非常相似的特性）时，会显示此消息。只需按下装置上的滚动键，即可看到电感和电阻的测量值。


Peak LCR40m 无源元件分析仪
LCR40m将自动识别电感器、电容器和电阻器，测量主要元件值和其他元件细节（如线圈电感和直流电阻）。LCR40m 特别适用于未标记和表面安装设计。

自动组件识别
自动选择测试频率
延迟或即时分析（用于免提操作）
非易失性探头和测试引线补偿
自动测距和缩放，显示实际单位

自动和手动关闭电源
