DCA75 Peak 晶体管二极管半导体元件测试仪


分析仪类型：半导体元件。
组件检测：自动。
引脚检测：自动，任意连接。
显示类型：图形LCD（非背光）。
接口类型：USB用于可选PC连接。
PC功能：曲线跟踪（Windows 10、8、7、XP）。
软件：包含在Windows 10、8、7、XP的USB驱动器上。
电池：单个AAA电池（已提供）

DCA75-Atlas DCA Pro半导体分析仪信息：

DCA75是识别和测试多种半导体元件的仪器。只需连接！DCA75将执行以下操作：

显示元件类型（如N-CH MOSFET、达林顿晶体管等）。
显示元件引脚（如漏极、源极、栅极等）。
显示详细的参数测量。
在电脑上绘制特征曲线（Windows 10、8、7、XP）

特征：

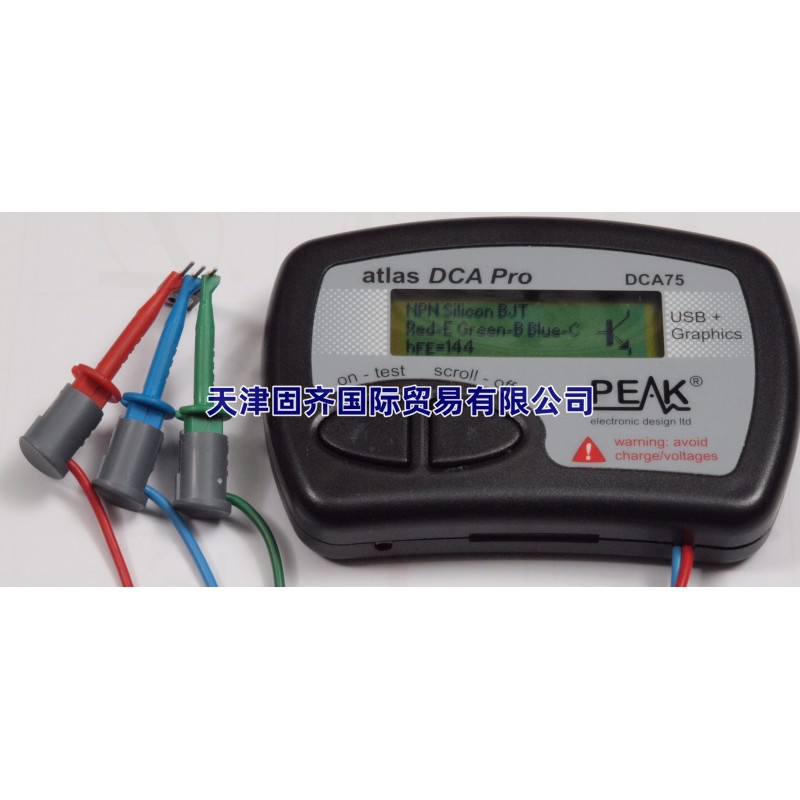

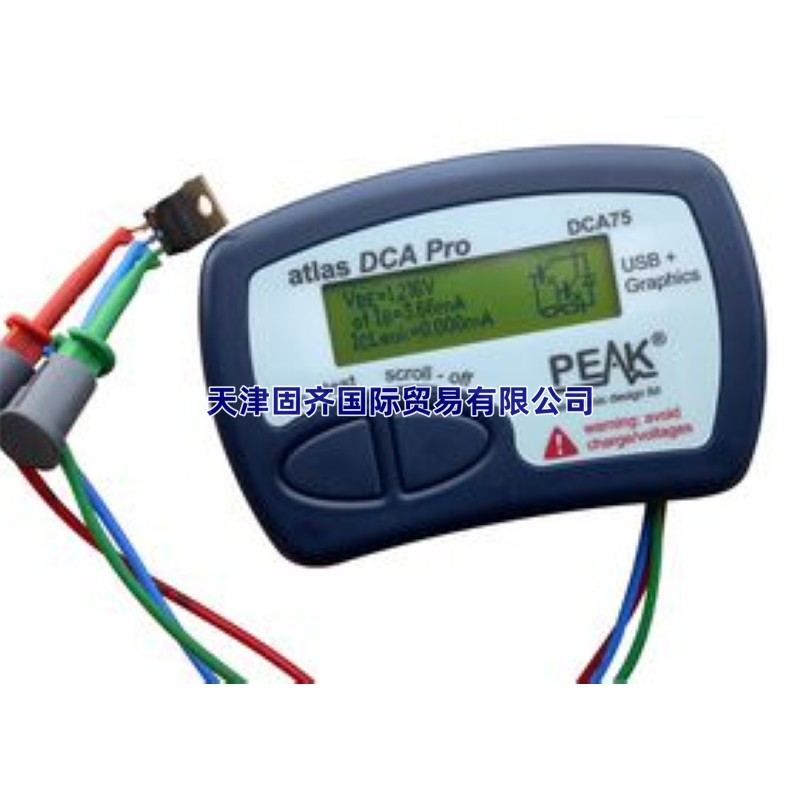

内置图形显示器（非背光），用于显示正在测试的元件的详细示意图以及引脚和测量数据。
USB连接允许在Win10、8、7、XP）上进行曲线跟踪、数据存储/检索和设备匹配。
独立运行的单个内部AAA碱性电池。

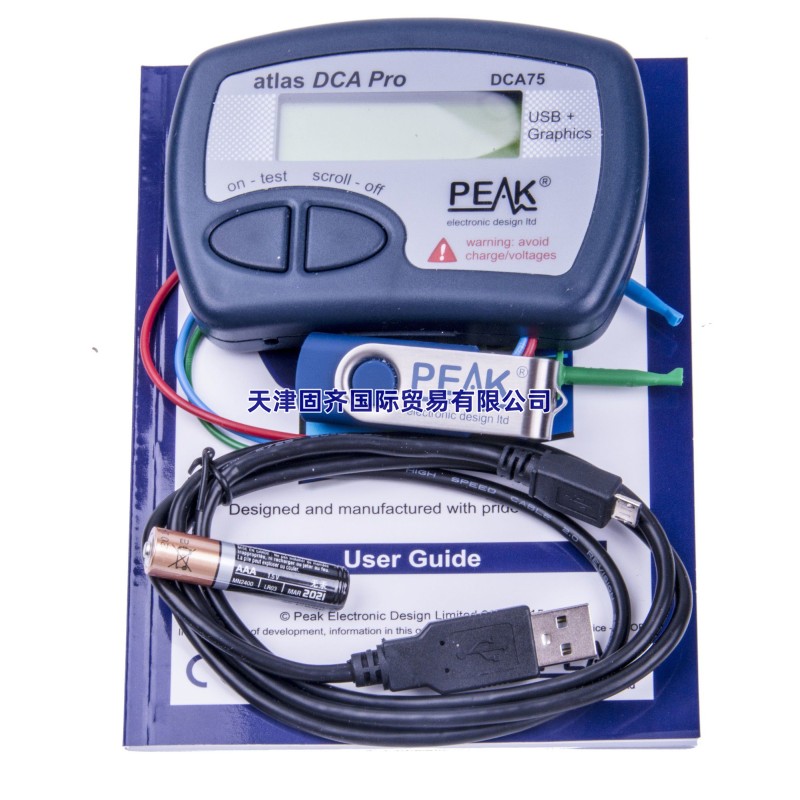

包括：

DCA75半导体成分分析仪。
适用于Windows 10、8、7、XP的USB闪存驱动器上的PC软件。
微型USB电缆。

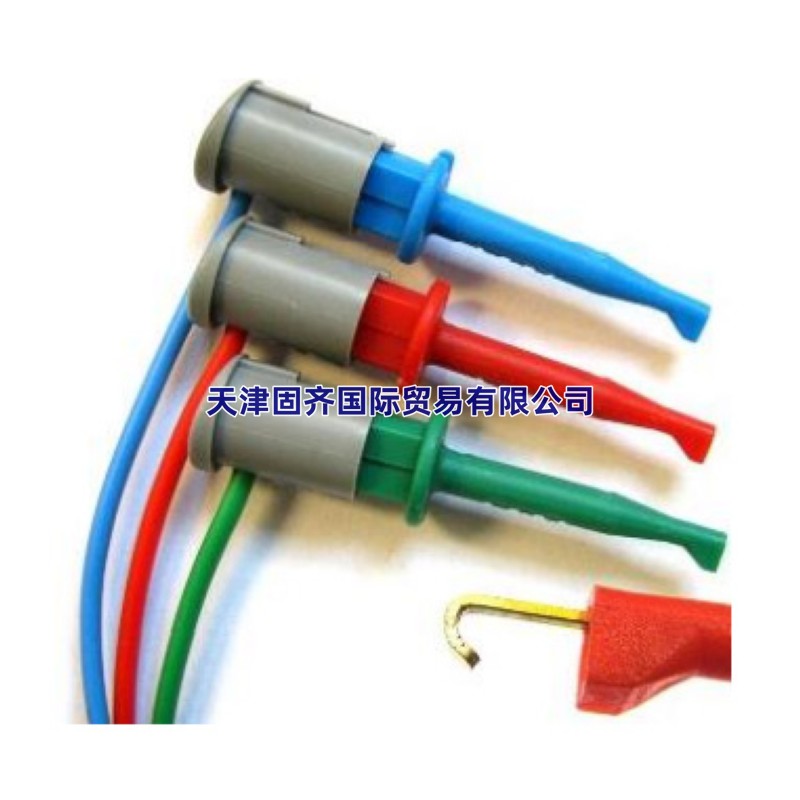

安装通用高级钩探头。
AAA碱性电池。

技术规格

一般规格：
测试电流（进入短路）：±12mA（典型）
测试电压（开路）：±12V（典型）
组件支持
双极晶体管（NPN/PNP公司硅/锗）
达林顿晶体管（NPN/PNP）
增强型MOSFET（N-Ch和P-Ch）
耗尽型MOSFET（N-Ch和P-Ch）
结场效应晶体管（N-Ch和P-Ch）。对称型和非对称型。
增强型IGBT（N-Ch和P-Ch）。

二极管和二极管网络（2和3引线类型）。
齐纳二极管（高达约9V）。
电压调节器（高达约8V）。
LED和双色LED（2芯和3芯）。
低功率敏感三极管和晶闸管（<10mA触发和保持）

测量

BJT电流增益（hFE）。
BJT基极发射极电压（Vbe）。
BJT集电极漏电流。
MOSFET的开和关栅极阈值电压。
MOSFET跨导。
JFET夹断电压。
JFET跨导。
JFET IDSS（Vgs的漏极电流=0）
IGBT的开关门阈值电压。
IGBT跨导。
电压调节器输出电压。
电压调节器静态电流消耗。
电压调节器压降。
齐纳电压。
二极管正向压降。

PC通信

Micro USB插座（随Micro USB至标准USB电缆提供）。
支持Win10、8、7和XP。
目前不直接支持Linux和Mac。


常见问题

问：DCA75是否可以在电路中使用？

答：不可能。不可能考虑到您尝试测试的组件周围的其他未知组件的影响，结果可能会产生误导。此外，如果电路中存在任何意外电荷，则可能会损坏仪器。我们知道这并不总是容易的，但我们建议您测试未连接到其他部件的组件。

问：如果我将DCA75插入电脑的USB端口，是否意味着内部电池没有消耗？

A.没错。当USB端口上检测到电压时，内部电池升压调节器将关闭，因此电池不会耗尽。

问：对于锗晶体管，DCA75正常吗？它能测量泄漏电流吗？它在测量增益时是否考虑了泄漏电流？

是的。DCA75将检测锗（或硅）型半导体。它将测量泄漏电流，并在测量增益时考虑该泄漏（与大多数万用表hFE测量不同）。

我注意到锗晶体管的泄漏电流随着每次后续测量而逐渐下降。电池坏了还是出了什么问题？

A.泄漏电流极为依赖于温度，对于锗来说尤其明显，因为电流一开始就相当高。温度升高5°C时，泄漏电流可加倍。因此，经过一些处理后，晶体管温度缓慢下降，并可能导致泄漏电流降低。这是完全正常和正确的。此外，DCA75测试电流完全独立于蓄电池状况。

我的锗晶体管的集电极和发射极显示错误的方向，DCA75是否错误？

A.如果锗晶体管的泄漏电流相当高（例如由于手指发热），DCA75可以拒绝“正确”的引脚输出。但是，它将搜索所有其他设备类型和配置。在这种情况下，它可以找到一个相反类型的晶体管（NPN/PNP）和C-E交换（尽管增益可能非常低）。在一个简单电路中进行的测试证实，你可以让锗晶体管以这种方式工作，并获得一定的增益。所以DCA75没有错，它只是找到了一种产生低泄漏电流的配置。试着在测试过程中保持晶体管冷却以避免这种情况。

问：Atlas DCA75能否测量齐纳二极管？

是的。DCA75可以测试高达11V左右的齐纳二极管。反向电压小于8V左右的齐纳管将在5mA下进行测试，电压较高的齐纳管可在较低的测试电流下进行测试。显示屏上已确认测试电流。

我可以使用DCA75来匹配晶体管吗？

是的。您可能感兴趣的主要参数是hFE和VBE。这两个参数均由DCA75测量。例如，这使您能够对具有类似增益数字的晶体管进行分组。此外，曲线跟踪功能的使用为您所需的匹配需求提供了更大的灵活性。

问：如果我的部件出现故障，DCA75将显示什么？

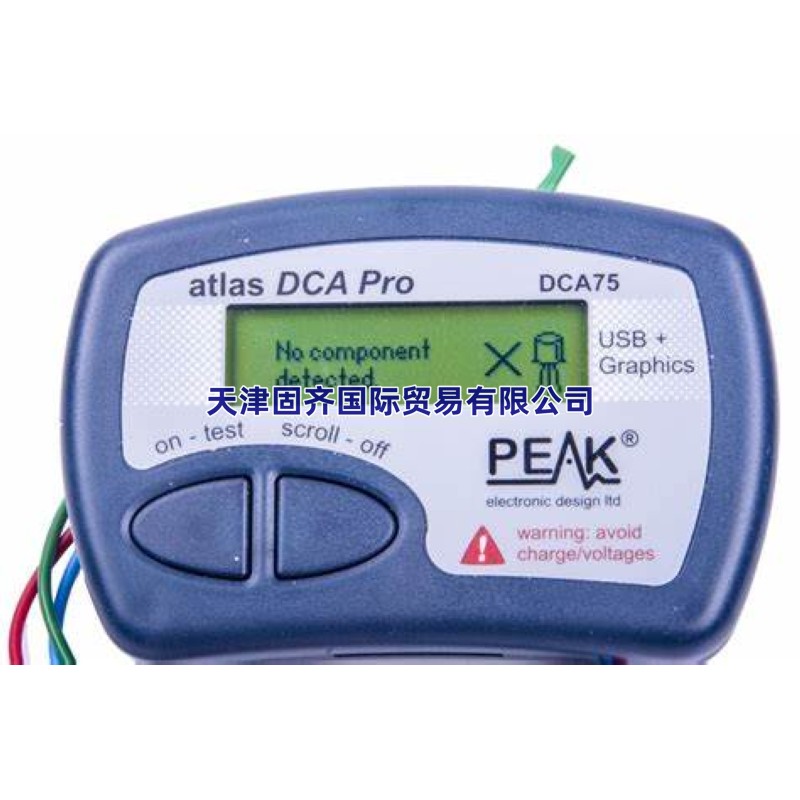

A.通常，DCA75会显示“未找到任何组件”。有时，它可能仍然能够在您测试的组件内看到pn（二极管）结，在这种情况下，它将显示“二极管或二极管结”。如果您的部件内存在短路，则DCA75将显示“红-绿短路”等信息。

我的Atlas DCA75可以在线升级吗？

是的。PC软件将检查您的仪器，确保其具有最新固件，然后为您提供升级。

问：为什么DCA75不能分析需要高于10mA电流的双向晶闸管或晶闸管？

A.DCA75的测试电流故意较低，以避免损坏任何可能以任何方式连接的随机部件。Peak Atlas SCR（型号SCR100）专门用于分析范围广泛的三端双向晶闸管和晶闸管，这些晶闸管和晶闸管需要从小于100uA到100mA的测试电流。

问：我的电压调节器无法在DCA75上正确测试，怎么了？

A.有许多种类的电压调节器可用，有些不能在DCA75上测试。首先，调节器电压需要在8V左右或更低，才能进行测试。第二，有些调节器是不稳定的，除非它们在预期的电路中有去耦帽和合适的负载。
